Зубофрезерный станок 53А80 с ЧПУ

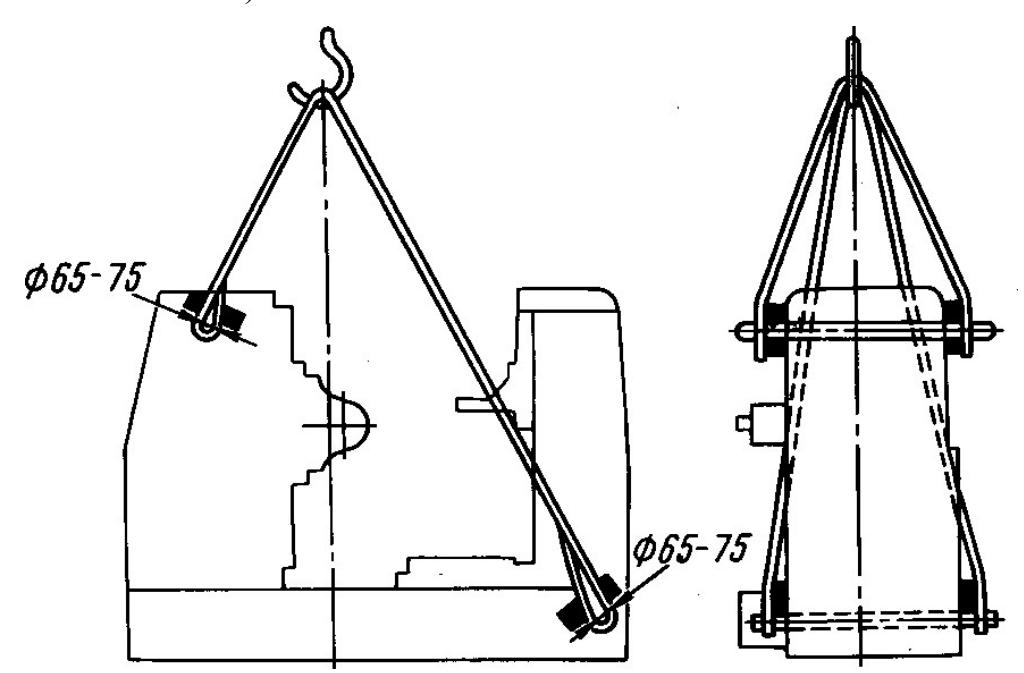

ОБЩИЕ СВЕДЕНИЯ

Зубофрезерный станок модели 53А80 (индекс Ф3) является более современным станком по сравнению с полуавтоматом модели 53А80 и предназначен для нарезания цилиндрических и червячных зубчатых колес. Нарезание производится червячной фрезой методом обкатки.

Главными особенностями станка 53А80 в достижении высоких качественных характеристик являются:

• применяются технологии доводки базовых поверхностей станков до необходимого класса норм геометрической точности.
• устанавливаются новые приводы главного движения инструментального шпинделя и вращения заготовки с максимально короткой кинематической цепью.

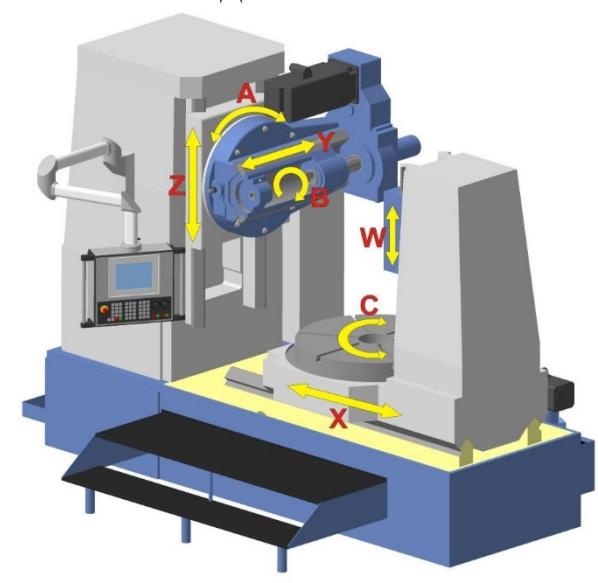

Станок работает по замкнутому циклу обработки и в режиме наладки. Станок имеет подвижный стол и неподвижную стойку. Система управления станком выполнена на контроллере фирмы Omron, управляющий 4-мя синхронно работающими осями координат: вращение шпинделя изделия (С), вращение инструментального шпинделя (B), вертикальная (Z), подача инструментального шпинделя и радиальная подача стола (Х). При переналадке станка на обработку нового изделия угол поворота фрезерного суппорта (А) устанавливается вручную.

Электродвигатели подача стола (Х) и вертикальная (Z) оснащены абсолютными датчиками положения, что исключает необходимость «привязки» координат при включении станка.

Математика станка разработана с использованием, так называемой технологии Человек-Машина, где проектируется собственный удобный и максимально подходящий интерфейс управления и где пользователь избавлен от программирования, достаточно ввести привычные параметры наладки в цифровом виде или выбрать ранее обрабатываемое изделие из списка. Список изделий (комплект наладочных параметров) допускает более 200 записей и хранится в энергонезависимой памяти системы.

Управление

Главной особенностью станка 53А80 является новый привод инструментального шпинделя. Из кинематической цепи исключены несколько шестерен, шлицевой вал со скользящей муфтой и прочие механические связи применяемые на станках модели 53А80.

Остальные координаты в своих кинематических цепях содержат только конечные звенья – либо ШВП.

На станках установлено

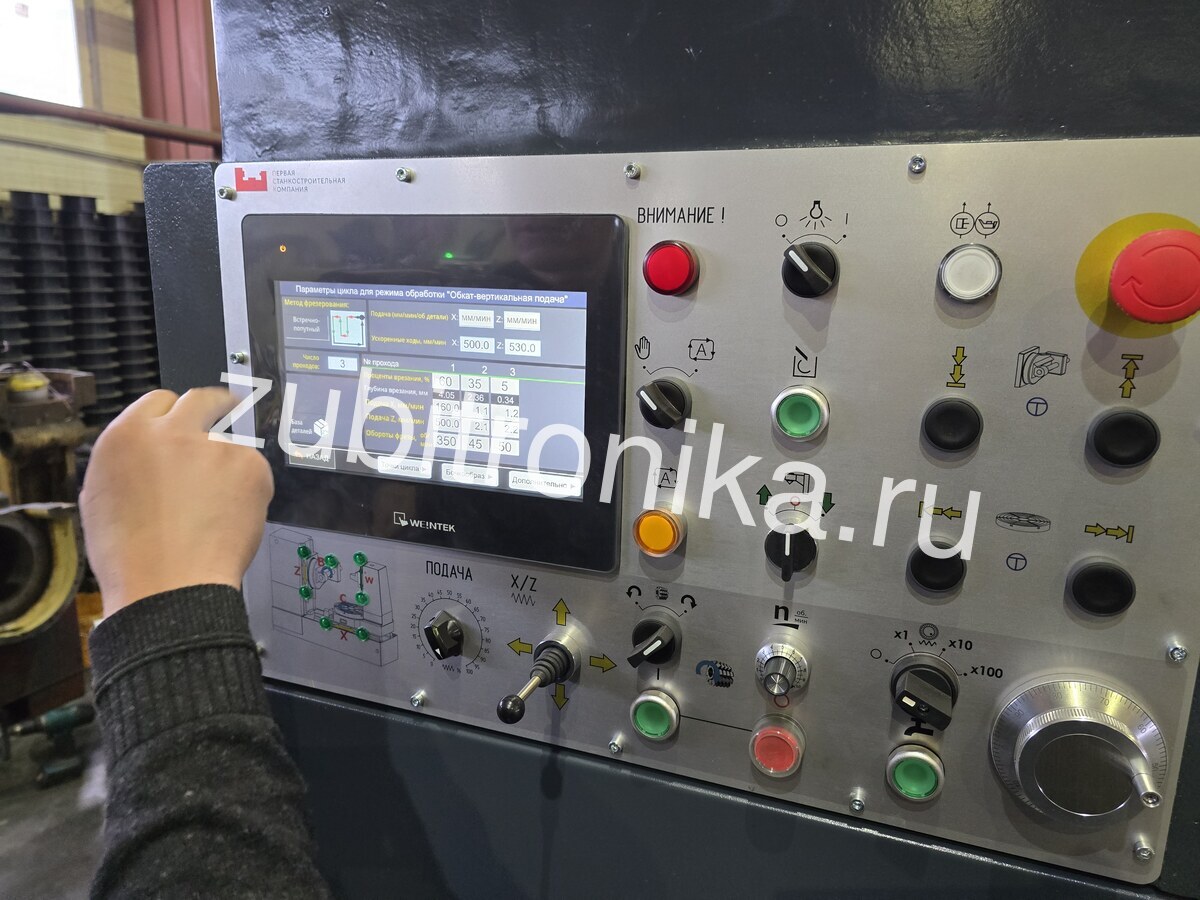

• контроллер Omron и разработанная программа для управления циклами обработки деталей, задание на обработку выполняется в диалоговом режиме (задаются диаметр, модуль, число зубьев и др.)
• привода со встроенными датчиками положения и блоками управления Omron.
• абсолютные датчики положения ф. Baluff.
• шарико-винтовые передачи класса AT5.
• устройство уборки стружки.
• новая насосная установка.

Допускается установка оборудования иных производителей обеспечивающих необходимые требования характеристик станка.

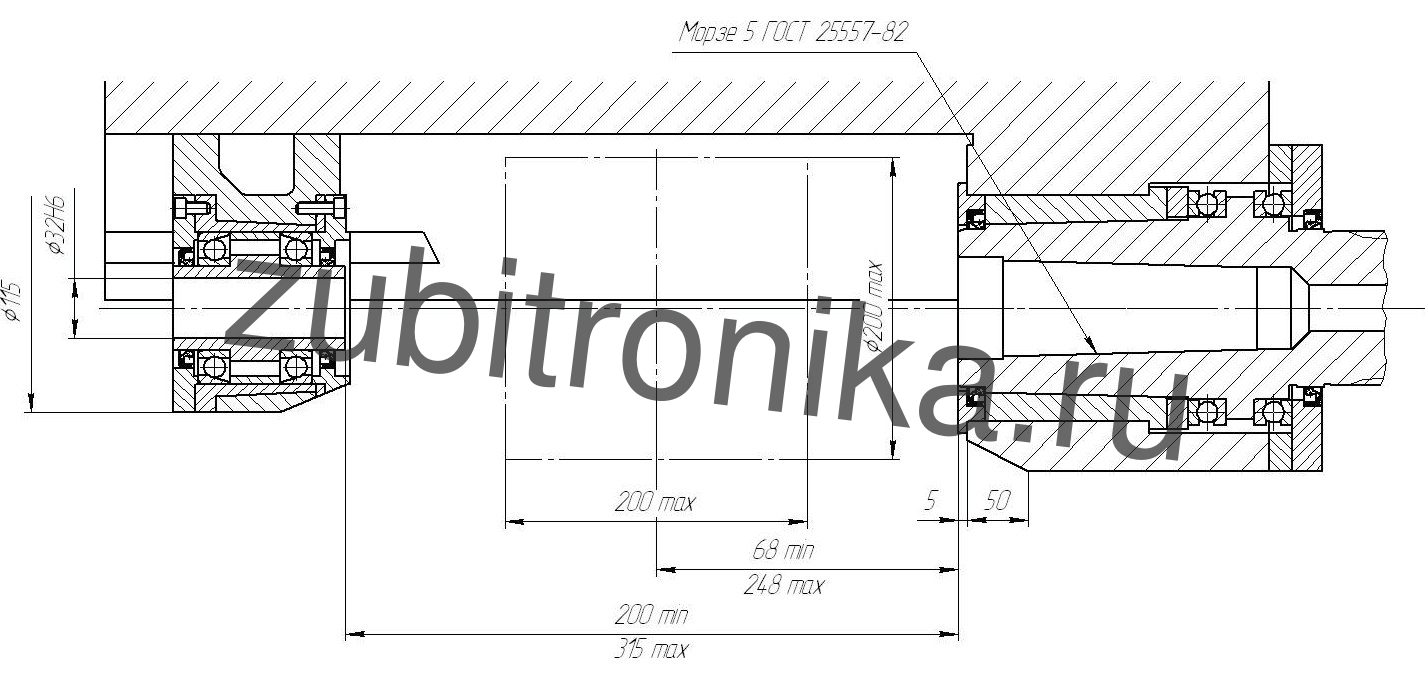

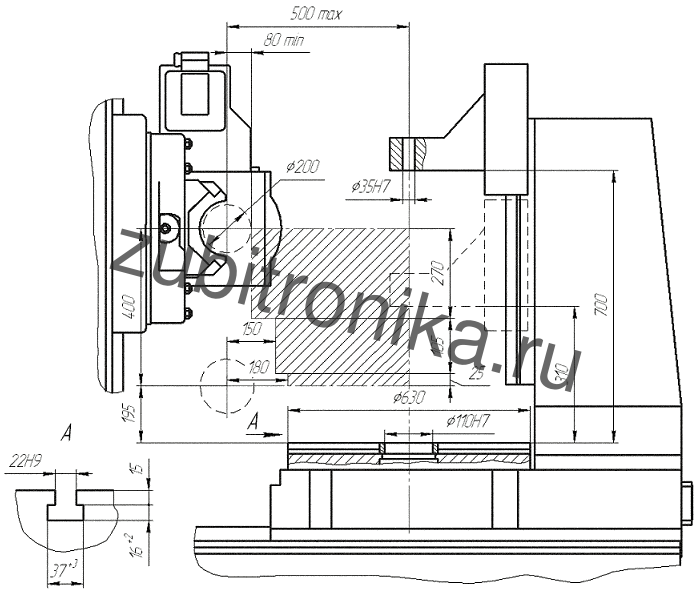

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности станка - «Н» (нормальный) по ГОСТ 8-82 и 659-78.

На станке возможно достижение 7 степени точности нарезаемых зубчатых колес фрезами класса «АА» по ГОСТ 9324-80, при соблюдении технологических требований к заготовке, приспособлению, червячной фрезе, инструментальной оправке и режимам обработки.
